反應釜

反應釜用途及特性

不銹鋼反應釜具有耐高溫、耐腐蝕、生產能力強等優點，廣泛用于醫藥、飲料、化工、顏料、樹脂、科研等工業部門。反應釜是融合了反應容器，反應條件控制系統，原料進料、產品導出系統的一類生產或?qū)嶒炂餍?。能夠以較高的自動化程度完成預先設定好的反應步驟，對反應過程中的溫度、壓力、力學控制（攪拌、鼓風等）、反應物/產物濃度等重要參數進行嚴格的調控。

反應釜結構

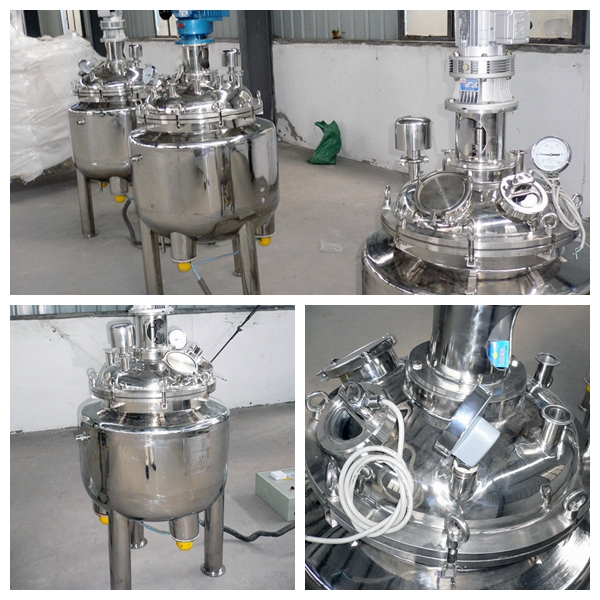

不銹鋼反應釜由鍋體、鍋蓋、攪拌器、加熱夾套、支承及傳動裝置、軸封裝置等組成。鍋體、鍋蓋、攪拌器、軸封等均由304或316L不銹鋼制作。

鍋體與鍋蓋由法蘭密封聯接，鍋體下部有放料孔，鍋內有攪拌器，鍋蓋上開進料、攪拌觀察、測溫測壓、蒸汽引出分餾、安全放空等工藝管孔。

鍋蓋上部焊接支架上，裝置減速機與電機，由傳動軸驅動鍋內攪拌器，軸封裝置在鍋蓋頂部。

加熱夾套上開有進、排油（汽）測溫，放空蒸汽閥門、電熱棒等接管孔。

由于用戶因生產工藝、操作條件不盡相同，對鍋蓋工藝開孔、攪拌型式（有槳式、錨式、框式、螺旋式等）、支承型式（懸掛式或支支座式）以及填料密封裝置等不同要求，可與本廠聯系，另行設計。

反應釜使用與保養

使用反應釜必須關閉冷媒進管閥門，放防病鍋內和夾套內的剩余冷媒，再輸入物料，開動攪拌器，然后開啟蒸汽閥門和電熱電源，到達所需溫度后，應先關閉蒸汽閥門和電熱電源，過 2~3 分鐘后，再關攪拌器，加工結束后，放盡鍋內和夾套剩余冷凝水后，應盡快用溫水沖洗，刷掉粘糊著的物料，然后用 40~50 0 C 堿水在容器內壁全面清洗，并用清水沖洗，特別鍋內無物料（吸熱介質）空鍋情況下，不得開啟蒸汽閥門和電熱電源，特別注意使用蒸汽壓力，不得超過定額工作壓力。

保養不銹鋼反應釜要經常注意整臺設備和減速器的工作情況，減速器潤滑油不足應立即補充，電加熱介質油每半年要進行更換，對夾套和鍋蓋上等部位的安全閥、壓力表、溫度表、蒸餾孔、電熱棒、電器儀表等要應定期檢查，如果有故障要即時調換或修理，設備不用時，一定用溫水在容器內外壁全面清洗，經常擦洗鍋體，保持外表清潔和內膽光亮，達到耐用的目的。

反應釜使用注意事

一、維護及安全
1、應嚴格按產品銘牌上標定的工作壓力和工作溫度操作使用，以免造成危險。
2、嚴格遵守產品使用說明書中關于冷卻、注油等方面的規定，做好設備的維護和保養。
3、所有閥門使用時，應緩慢轉動閥桿（針），壓緊密封面，達到密封效果。關閉時不易用力過猛， 以免損壞密封面。
4、電氣控制儀表應由專人操作，并按規定設置過載保護設施。

二、常見故障現象及原因
1、故障現象：密封面處出現泄漏。 故障原因：螺桿螺紋松動；密封面損傷。 排除方法：將螺桿重新上緊；重新修磨拋光密封面。
2、故障現象：閥門處出現泄漏。 故障原因：閥桿（針）、閥口密封面損傷。 排除方法：維修、更換閥桿（針）、閥口。
3、故障現象：外磁鋼旋轉，內磁鋼不轉，電機電流減小。 故障原因：釜內溫升過高，冷卻循環不暢，內磁鋼因高溫褪磁。 加氫反應，內磁鋼套有裂紋，內磁鋼膨脹。 排除方法：通知供貨商，重新更換內磁鋼。
4、故障現象：磁力耦合傳動器內有摩擦的噪音。 故障原因：軸套、軸承磨損，間隙過大，內磁鋼轉動出現跳動。 排除方法：與供貨商聯系，更換軸承、軸套。

1、電加熱反應釜



參數	FK 100	FK 200	FK 500	FK 1000	FK 1500	FK 2000	FK 2500	FK 3000	FK 4000	FK 5000
容積(L)	100	200	500	1000	1500	2000	2500	3000	4000	5000
公稱直徑	500	600	800	1000	1200	1200	1400	1400	1500	1600
釜內公稱壓力(Mpa)	0.25-0.5
夾套公稱壓力(Mpa)	0.25
電機功率(Kw)	1.1	1.5	2.2	4.0	4.0	4.0	5.5	5.5	5.5	7.5
攪拌轉速	63  85  130  180

2、蒸汽加熱反應釜



反應釜	豎式分餾柱			臥式冷凝器		儲水箱
規格	規格mm	填料容積m3	冷卻面積m3	規格mm	冷凝面積m2	規格mm	容量m3
50L	φ76×460	0.002	0.10	φ108×750	0.29	φ200×250	0.008
100L	φ108×500	0.0046	0.19	φ159×750	0.58	φ300×320	0.053
300L	φ159×560	0.01	0.22	φ219×1000	1.49	φ400×420	0.33
500L	φ159×750	0.015	0.29	φ219×1400	2.08	φ410×450	0.6
1000L	φ219×800	0.025	0.62	φ300×1500	3.17	φ410×450	0.6
2000L	φ219×1000	0.035	1.0	φ300×1800	5	φ500×500	0.98
